Respuesta rápida para los compradores
No compre insertos de elevación basándose únicamente en la foto del catálogo. Un presupuesto útil comienza con el elemento prefabricado, el método de elevación y los herrajes correspondientes. El proveedor necesita conocer el tipo de elemento de hormigón, el estilo del inserto, la resistencia del hormigón en el momento de la elevación, la dirección de elevación, el tipo de rosca, la distancia al borde, el estado del refuerzo, la cara de colada, los requisitos de acabado y la documentación de inspección.
Para los accesorios prefabricados JINGLE, no oculte los datos faltantes del proyecto. Si el comprador aún está verificando el peso del elemento, el ángulo de elevación, el espaciamiento de los insertos o la resistencia del concreto en la primera elevación, escriba esa línea en la solicitud de cotización como [NEEDS JINGLE CONFIRMATION] . Es más fácil corregir una línea en blanco que hacer una suposición.
Por qué se deben comprar los insertos elevadores como un sistema

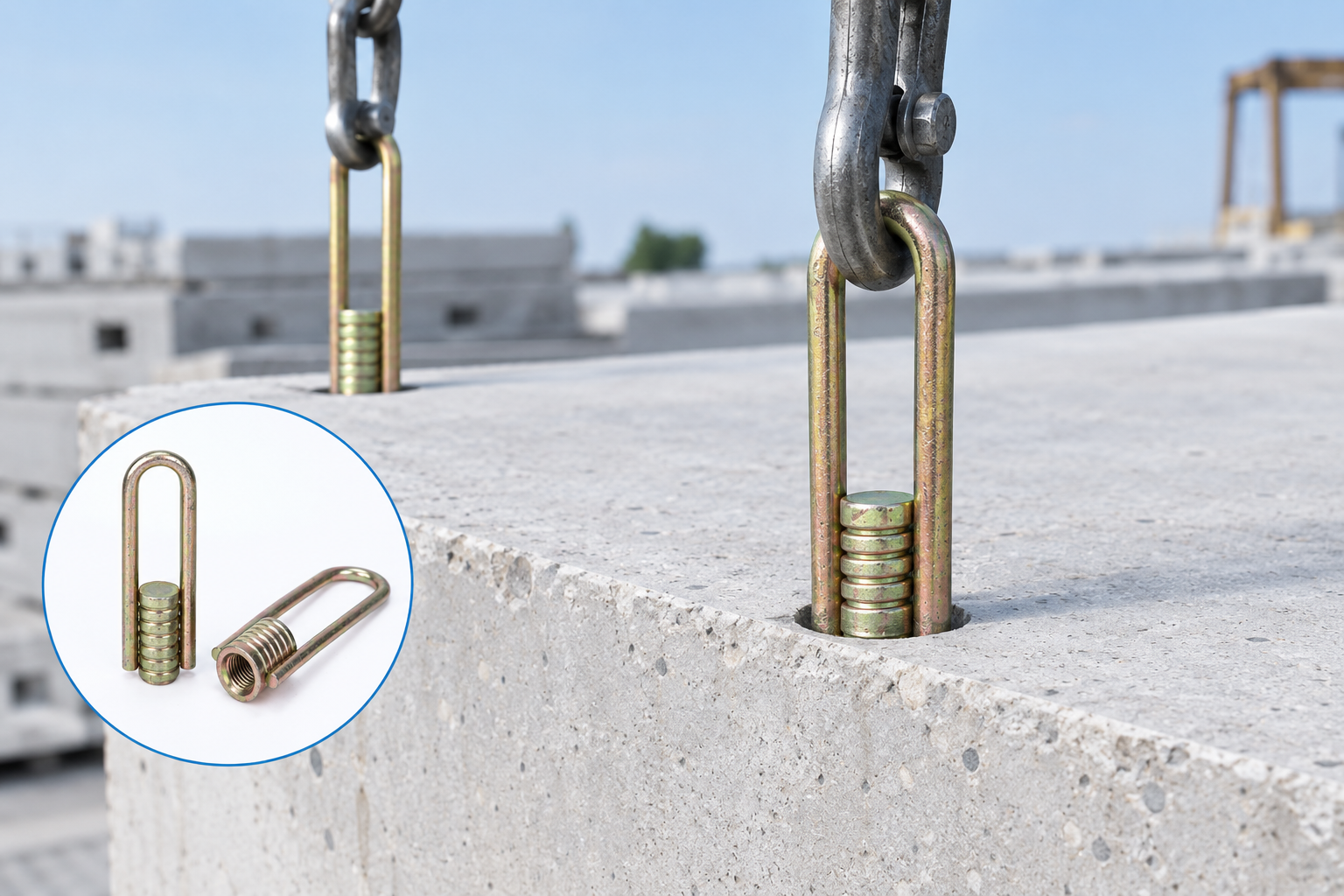

Un inserto de elevación es pequeño, pero funciona dentro de la trayectoria de carga. El inserto se empotra en el hormigón, se conecta a un lazo de elevación, perno, embrague u otro componente, y se utiliza durante el desmontaje, el movimiento en el patio, el transporte o el montaje. Si una parte de esa trayectoria no coincide, toda la elevación se vuelve incierta.
Por eso, un proveedor serio de insertos para elevación de hormigón prefabricado hará más preguntas que un vendedor de ferretería común. El proveedor querrá saber a qué se conecta el inserto, dónde se ubica dentro del elemento y cómo se moverá este antes de llegar a la obra.
La forma más segura de comprar es sencilla: elija el inserto y el sistema de elevación juntos. Evite combinar un inserto de un sistema con un sistema de elevación de otro, a menos que el ingeniero del proyecto haya aprobado la compatibilidad.
Primero, defina la situación de elevación.
Antes de comparar precios, anote la etapa de elevación. El mismo elemento puede elevarse más de una vez, y cada elevación puede conllevar un riesgo diferente.
Las etapas típicas incluyen:
- desmoldar;
- girar o inclinar dentro de la planta;
- manejo de patio;
- Carga de camiones;
- descarga en obra;
- erección final;
- Reposicionamiento temporal antes de la reparación.
Cada etapa puede modificar la dirección de la carga, el ángulo de la eslinga, el efecto dinámico y la resistencia del hormigón. Un inserto de elevación que funciona para un izaje vertical recto en el patio puede no ser adecuado para un izaje en ángulo o una operación de giro.
Información que debe enviar antes de solicitar el precio.
Un proveedor puede ofrecer una cotización más precisa cuando la solicitud de cotización es específica. Envíe los siguientes detalles:
- tipo de elemento prefabricado;
- peso estimado del elemento;
- número de puntos de elevación;
- Dirección de elevación y ángulo de la eslinga;
- resistencia del hormigón al levantarlo;
- espesor del elemento;
- distancia al borde y espaciado entre inserciones;
- refuerzo alrededor del inserto;
- Insertar el estilo requerido por el proyecto;
- tipo de rosca si se utiliza hardware roscado;
- Acabado superficial tras la retirada del accesorio de elevación;
- planos, datos de prueba o documentos de calidad requeridos;
- Requisitos de embalaje y etiquetado.
Si el elemento es delgado, estrecho, está muy reforzado o tiene un acabado de árido visto, indíquelo cuanto antes. Estos detalles suelen determinar si el inserto es fácil de colocar y si el hueco o el punto de fijación se pueden reparar correctamente.
La incrustación no es un detalle menor.
El inserto no funciona solo porque la pieza metálica sea resistente. También necesita el hormigón circundante y el anclaje para transferir la carga. Si el anclaje es demasiado corto, la distancia al borde demasiado pequeña o la resistencia del hormigón demasiado baja en el primer vertido, el valor del catálogo del proveedor podría no ser aplicable a la obra real.
Pregunte al fabricante de insertos de elevación prefabricados:
| Pregunta | Por qué es importante |
|---|---|
| ¿Qué resistencia del hormigón se presupone? | El primer izado puede ocurrir antes de alcanzar la resistencia de diseño completa. |
| ¿Qué tipo de integración se requiere? | Un enterramiento corto puede reducir la capacidad. |
| ¿Qué distancia al borde es necesaria? | El riesgo de rotura de bordes puede controlar el alza. |
| ¿Qué dirección de elevación está cubierta? | Los elevadores rectos, angulares y de borde son diferentes. |
| ¿Qué herrajes de elevación compatibles se requieren? | El inserto y el hardware deben encajar como un sistema. |
| ¿Qué restricciones se aplican? | Impide el uso de la inserción fuera de su rango de datos. |
No le pida al proveedor que “confirme la capacidad” sin especificar las condiciones del trabajo. La capacidad sin condiciones no es información útil para la compra.
Tipo de rosca y hardware compatible
Muchos insertos elevadores utilizan una conexión roscada. El problema es que los nombres de las roscas pueden escribirse de forma imprecisa en los correos electrónicos, y los compradores pueden suponer que dos roscas son iguales cuando no lo son.
Para un proveedor de insertos de elevación roscados, confirme:
- rosca métrica o redonda;
- tamaño de la rosca;
- profundidad de la rosca;
- Anilla de elevación, cáncamo o dispositivo de elevación giratorio compatible;
- Tapón de limpieza o tapa protectora;
- si es necesaria la protección de la rosca durante la fundición;
- cómo se debe revisar el hilo antes del envío.
Si el proyecto ya cuenta con herrajes de elevación, envíe fotos, marcas y la información exacta de la rosca. No se fíe de la apariencia. Una rosca que parece correcta en una revisión rápida puede resultar incorrecta bajo carga.
Marcado, trazabilidad e inspección
En el caso de los accesorios de elevación, la identificación es fundamental. Una caja de insertos sin marcar genera problemas en la planta, ya que los operarios no pueden confirmar fácilmente la longitud, el tipo de rosca ni el lote.
Solicitar un marcado o etiquetado claro:
- nombre del producto;
- tamaño o hilo;
- longitud de inserción;
- referencia de lote o producción;
- cantidad por bolsa o caja;
- nombre o código del proveedor;
- código del proyecto si es necesario;
- Registro de inspección o paquete de certificados, si se especifica.
El método de marcado depende del tipo de inserto. Algunos artículos pueden tener marcado directo, mientras que otros utilizan etiquetas en bolsas y cajas. Lo importante es que la planta pueda separar las piezas similares antes del moldeo.
Aprobación de la muestra antes de realizar un pedido al por mayor.
Las muestras son económicas en comparación con el riesgo de instalar un inserto de elevación incorrecto en el hormigón. Si se trata de un nuevo proveedor, un nuevo tipo de rosca o un nuevo diseño de elemento, solicite muestras antes de la producción en masa.
Compare las muestras con la configuración de producción real:
- Coloque el inserto con los herrajes de elevación correspondientes.
- Compruebe la rosca manualmente y con el accesorio correspondiente.
- Coloque el inserto en el molde o en una zona de prueba.
- Compruebe el choque con el refuerzo.
- Confirme la cobertura y la distancia al borde en el dibujo.
- Compruebe si los trabajadores pueden fijarlo firmemente durante el proceso de fundición.
- Revise el hueco o la reparación de la superficie después de retirar el hardware.
- Confirme el estilo del embalaje y la etiqueta.
Si la muestra requiere un soporte, tapón, perno o tapa especial, incluya dicho accesorio en la solicitud de muestra. Muchos errores en los pedidos se producen porque llega el inserto, pero faltan las piezas pequeñas que lo acompañan.
Problemas de producción que los compradores suelen pasar por alto
Un inserto incorrecto en el papel aún puede ralentizar la línea de prefabricados. Consulte con el equipo de la planta sobre los aspectos prácticos antes de realizar el pedido.
- ¿Es fácil sujetar el inserto en el molde?
- ¿Puede fluir el hormigón a su alrededor?
- ¿Lo moverá la vibración?
- ¿Se puede proteger la rosca de la lechada de hormigón?
- ¿Pueden los trabajadores retirar lo primero sin dañar el borde?
- ¿Es la inserción suficientemente visible para la comprobación final?
- ¿Coincide el empaquetado con la secuencia de fundición?
Para los compradores de exportación, el embalaje también requiere atención. La mezcla de tamaños en una misma caja, las etiquetas débiles, la falta de tapas o las piezas contaminadas con aceite pueden provocar disputas evitables cuando el envío llega a la planta.
Lista de verificación de RFQ
Envíe esta lista de verificación al proveedor de insertos de elevación para hormigón prefabricado:
- Nombre del producto: inserto de elevación / inserto de elevación roscado / inserto de bobina / casquillo de elevación;
- tipo de elemento y dibujo;
- peso del elemento;
- cantidad de puntos de elevación;
- dirección de elevación y ángulo de la eslinga;
- resistencia del hormigón al levantarlo;
- espesor del elemento;
- distancia al borde;
- refuerzo alrededor del inserto;
- tipo de rosca y herrajes de elevación compatibles;
- piezas accesorias necesarias;
- cantidad de muestra;
- necesidades de inspección y documentación;
- Normativa sobre embalaje y etiquetado;
- destino de entrega;
- Valores desconocidos marcados como
[NEEDS JINGLE CONFIRMATION].
Este formato mantiene la oferta práctica. Además, facilita la comparación entre dos proveedores, ya que ambos cotizan para la misma situación de elevación.
Tabla comparativa de proveedores
| Respuesta del proveedor | Riesgo del comprador | Mejor respuesta |
|---|---|---|
| “Inserto estándar” | Se ignora la condición real de elevación | Solicitar información sobre las condiciones del elemento y del ascensor aplicables. |
| “Cualquier asa de elevación sirve” | Desajuste de hardware | Solicite información sobre los herrajes y las roscas compatibles. |
| “La capacidad es suficiente” | No se especifican condiciones. | Solicitar información sobre la resistencia, la dirección y la base de empotramiento del hormigón. |
| “No se necesita muestra” | Problemas de ajuste ocultos | Solicitar comprobación de muestras y accesorios |
| “Envasado a granel” | Se utilizó un tamaño incorrecto en el molde. | Se requieren etiquetas separadas por tamaño y lote. |
| “Certificado disponible” | El documento puede no coincidir con el artículo. | Pregunte qué documento y lote abarca |
El mejor proveedor explica las condiciones de trabajo, no solo el nombre del producto.
Dónde puede ayudarte JINGLE
JINGLE puede ayudar a los compradores a organizar solicitudes de cotización para insertos de elevación prefabricados y accesorios relacionados. Envíe el plano del elemento, el método de elevación, los requisitos de rosca, los herrajes compatibles, las normas de embalaje y la documentación requerida.
Si un detalle aún no está confirmado, JINGLE puede mantenerlo visible como [NEEDS JINGLE CONFIRMATION] para que el presupuesto no oculte una decisión de ingeniería o de compra pendiente.
Preguntas frecuentes
¿Qué es un inserto de elevación de hormigón prefabricado?
Se trata de un componente de elevación integrado que se utiliza para conectar un elemento de hormigón prefabricado a los herrajes de elevación durante su manipulación, transporte o montaje. El inserto debe ser compatible con el elemento, el estado del hormigón y el sistema de elevación.
¿Puedo elegir un inserto de elevación únicamente en función del peso del elemento?
No. El peso del elemento es solo un dato. El comprador también necesita información sobre la dirección de elevación, el número de puntos de elevación, la resistencia del hormigón en el momento de la elevación, la profundidad de empotramiento, la distancia al borde y los herrajes correspondientes.
¿Son intercambiables los insertos de elevación roscados?
No automáticamente. La forma, el tamaño, la profundidad de la rosca, el ajuste del accesorio y los datos del proveedor deben coincidir. Se recomienda revisar cualquier sustitución antes de usarla.
¿Debo pedir muestras?
Sí, especialmente para un nuevo proveedor, un nuevo tipo de rosca, un nuevo estilo de inserto o una disposición de refuerzo ajustada. Una prueba con una muestra puede detectar problemas de ajuste e instalación antes de realizar un pedido al por mayor.
¿Qué documentos debe solicitar un comprador?
Solicite el plano del producto, la descripción del material, las instrucciones de instalación, las condiciones de uso aplicables, el registro de inspección, la lista de empaque y un ejemplo de etiqueta. El ingeniero del proyecto deberá revisar los valores de diseño específicos del proyecto.
