로봇 공학용 CNC 부품: 모션 인터페이스, 기준 체인 및 검사 증거

간단한 답변: 로봇용 CNC 부품을 단순히 치수의 모음으로 구매하지 마십시오. 제어된 인터페이스를 구매하십시오. 견적 요청서(RFQ)에는 부품이 어떤 부분을 연결하는지, 그 관계를 나타내는 물리적 기준점은 무엇인지, 해당 기준점이 관련 로봇 좌표계와 어떻게 관련되는지, 필요한 재료 조건, 그리고 생산 단계를 명시해야 합니다. 또한 검사 결과가 어떤 결정을 뒷받침해야 하는지도 공급업체에 알려야 합니다. 이에 대한 응답으로, 제안된 공정, 설정 이동 및 공작물 고정에 대한 정확한 설명, 특징-방법 매트릭스, 불확실성 또는 승인 결정의 근거가 되는 가정, 그리고 편차 및 제외 사항 목록을 요청하십시오.애플리케이션 소유권은 로봇 제조업체, 통합업체, 기계 안전팀 및 구매자의 공인 엔지니어에게 있습니다.

작은 로봇 부품 하나가 동시에 여러 오류 체인에 얽매일 수 있습니다. 관절 샤프트를 생각해 보세요. 샤프트의 축은 허브, 베어링 시트, 그리고 엔코더 기준점과 일치해야 합니다. 하우징은 액추에이터 마운트와 올바른 관계를 유지하며 두 개의 회전 요소를 고정해야 할 수도 있습니다. 손목 부분에서는 엔드 이펙터 플레이트가 로봇 측 위치 정보를 공구의 두 번째 기준계로 전달합니다. 이러한 부품들을 단순히 "금속 부품, CAD에 따라 제작"이라고만 표시하면, 깔끔해 보이는 견적서에 적합성, 정렬, 교정, 동작, 그리고 제어된 교체를 결정하는 핵심적인 관계들이 숨겨질 수 있습니다.

이 가이드는 관절 샤프트, 허브, 베어링 하우징, 액추에이터 및 엔코더 마운트, 위치 지정 인터페이스, 엔드 이펙터 플레이트와 같이 동작의 위치를 ​​​​정확하게 표시, 지원, 전달 또는 측정을 돕는 부품에 초점을 맞춥니다. 소수점 자릿수만으로는 구매 여부를 판단하기에 부족합니다. 더 유용한 기준점은 제공된 데이터 체인, 제안된 제조 경로 및 검사 증거가 명시된 조립 조건에서 특정 기능적 질문에 대한 답을 제공하는지 여부입니다. 이 중 어느 것도 그 자체만으로는 로봇 전체를 검증할 수 없습니다.

로봇 인터페이스 도면, 조립 모델, 툴 컨셉, 수량 범위 및 제조 관련 질문이 있는 경우 ✉로봇 부품 RFQ 패키지를 보내주세요. 유용한 첫 번째 검토는 누락된 입력값과 견적 가정을 파악하는 데 도움이 되어야 하며, 통합 또는 안전 승인을 대체해서는 안 됩니다.

1. 공급업체를 선택하기 전에 로봇 부품의 범위를 정의하세요.

기계나 가격을 논의하기 전에 "이 부품은 ___에 연결되고 ___에 영향을 미칩니다."라는 명확한 문장을 하나 작성하세요. 빈칸에는 액추에이터와 조인트 샤프트, 샤프트와 허브, 베어링 외륜과 하우징, 엔코더 본체와 마운트, 엔코더 기준점과 회전 부재, 또는 로봇 손목과 엔드 이펙터 플레이트 등이 포함될 수 있습니다. 답변에 따라 소유자와 근거가 변경됩니다.

이 문장을 인터페이스 제어 도면이나 간략한 레지스터에 기록하십시오. 각 연결에 대해 "시작" 및 "종료" 부품, 장착, 중심, 클럭킹 및 고정 기능, 설계자가 제공한 힘 또는 동작 경로, 조립 상태 및 제어 문서를 표시하십시오. 기밀 OEM 형상을 무분별하게 넘겨줄 필요는 없습니다. 제어되고 단순화된 모델을 통해 인터페이스, 기준점 관계 및 조립 접근성을 유지할 수 있습니다. 그러나 너무 많은 부분을 삭제하면 공급업체는 추측만 할 수밖에 없습니다. 확정 가격을 요청하기 전에 유용한 부분 집합에 대해 합의하십시오.

이 레지스터는 흔히 발생하는 인수인계 오류를 방지합니다. 공급업체는 완성된 것처럼 보이는 3D 모델을 받지만, 액추에이터가 장착되는 면, 관절 축을 정의하는 직경, 허브의 클럭을 결정하는 특징, 또는 엔코더 보정 중에 조정되는 관계를 명시하는 문서는 받지 못합니다. 인터페이스 의도가 없는 형상은 제어된 제조 솔루션이 아닌 가격을 생성합니다.

2. 소프트웨어 좌표계와 물리적 기준점을 연결하되, 구분합니다.

동일한 인터페이스가 두 가지 언어로 설명되는 경우가 많습니다.

공식 ISO 9787:2013 페이지에 따르면 이 표준은 정렬, 테스트 및 프로그래밍을 지원하기 위해 로봇 좌표계와 동작 명칭을 정의하며, ISO는 2025년에 이 개정판을 확정했습니다.

물리적 제품 정의의 경우 프로젝트에서 ASME 또는 ISO 기하 공차 시스템을 사용할 수 있습니다. 공식 ASME Y14.5-2018 (R2024) 페이지에서 표준의 GD&T 언어를 설명합니다. ISO 1101:2017은 ISO 기호 및 해석의 기초를 정의하고, ISO 5459:2024는 기준점 및 기준점 시스템을 다룹니다. RFQ에는 하나의 기준 규칙 및 버전을 명시해야 하며, 기본값을 임의로 혼합하지 마십시오.

조립 및 검사에 따른 기준점 맵을 구축하십시오.

실용적인 기준점 맵은 조립에서 시작됩니다. 장착되는 표면, 중심이 되는 특징, 그리고 방향 모호성을 제거하는 모든 것을 표시하십시오.

이제 공급업체에게 동일한 도면을 생산 과정 전반에 걸쳐 설명해 달라고 요청하십시오. 어떤 참조가 먼저 생성됩니까? 설정 변경 후 어떻게 보호되고 다시 찾을 수 있습니까? 추가 작업이 수행되기 전에 어떤 중간 검사를 통해 잘못된 전송을 감지합니까? 열처리 또는 코팅으로 인해 인터페이스가 이동하거나 덮일 수 있는 경우 최종 요구 사항을 작업 전 또는 후에 평가하는지 명시하십시오. 페어링, 좌우 구분, 매칭 및 직렬화는 도면에서 보고서, 마크 및 포장에 이르기까지 부품 전체에 걸쳐 준수되어야 합니다.

3. 로봇 플랜지 표준을 하중 승인이 아닌 인터페이스 정의로 취급하십시오.

표준 참조는 인터페이스 설명을 간략화할 수 있지만, 게시된 범위 내에서만 가능합니다. ISO가 2023년에 승인한 ISO 9409-1:2004는 수동 장착 엔드 이펙터의 교환 가능성과 방향 설정을 지원하기 위한 원형 플레이트 기계식 인터페이스의 주요 치수, 명칭 및 표시를 정의합니다. 공식 초록은 제외된 내용, 즉 다른 커플링 장치 요구 사항 및 인터페이스 크기와 하중 지지 범위 간의 상관 관계를 설명하는 데 유용합니다. 비교표의 명칭 옆에 해당 제한 사항을 적어 두십시오.

샤프트 인터페이스 대응 항목은 ISO 9409-2:2002는 2024년에 확정되었으며 하중 범위 상관 관계에 대한 동일한 경고를 포함하고 있습니다. 즉, "ISO 9409 패턴"은 특정 로봇, 공구, 동적 사이클, 체결 시스템, 충돌 사례 또는 안전 기능에 대한 질문에 대한 답이 아닙니다. 이러한 결정은 현재 로봇 및 공구 제조업체의 데이터를 기반으로 작업하는 공인 통합업체의 몫입니다.

따라서 RFQ에는 표준 번호 이상의 정보가 필요합니다. 형태 및 크기 지정, 방향 기능, 결합 구성 요소의 개정, 프로젝트 관리 체결 정의, 허용 스택 및 서비스 액세스를 기록하십시오. 구매가 베어 어댑터에 대한 것인지 조립된 인터페이스에 대한 것인지 명확히 하십시오. 그런 다음 각 입찰자가 관리 도면에 해석을 표시하도록 하십시오. 카탈로그 스크린샷은 대화에 도움이 될 수 있지만 제품 정의는 아닙니다.

구매자 검토 사항: 표준 지정을 완전한 제품 정의로 간주하기 전에 명확한 인터페이스 해석이 필요합니다.

4. 조인트 샤프트와 허브를 1축 관계로 제어

샤프트는 개별적으로 보면 선삭된 직경처럼 보이고 허브는 보링된 원통처럼 보일 수 있습니다. 조인트에서 이들은 회전축을 설정하고, 토크를 전달하고, 베어링 위치를 지정하고, 엔코더 기준을 유지하고, 조립 숄더를 제공하고, 고정을 지원할 수 있습니다.

축 바깥쪽부터 설계를 검토하십시오. 먼저 회전을 설정하는 저널을 확인합니다. 그런 다음 내부 링 또는 스페이서의 숄더, 허브의 축 방향 스톱, 각도 미끄러짐을 방지하는 기능 및 엔코더의 기계적 기준점을 찾습니다. 마지막으로 조립 및 서비스에 필요한 최종 조건을 확인합니다. 모든 답변은 공개된 도면 기능, 결합 구성 요소 문서 또는 프로젝트 소유 설계 기록으로 귀결되어야 합니다. 만약 논리가 한 엔지니어의 기억 속에만 남아 있다면, 입찰자마다 부품 가격이 달라질 것입니다.

동심 기하학을 승인된 회전 조립체와 혼동하지 마십시오.

가공 보고서는 도면에 실제로 명시된 크기, 형상, 방향, 위치, 런아웃, 질감, 나사산 또는 스플라인 특성을 다룰 수 있습니다. 하지만 선택된 축 직경, 재질, 키, 스플라인, 클램프, 테이퍼, 나사산 또는 고정 장치가 프로젝트 하중을 견딜 수 있음을 입증할 수는 없습니다. 또한 베어링 수명, 피로 수명, 토크 용량, 충돌 내구성 또는 안전 작동을 입증할 수도 없습니다. 이러한 결정을 내리려면 선택된 모든 구성 요소에 대한 책임 있는 엔지니어링 분석과 최신 제조업체 데이터가 필요합니다.

도면은 이러한 관계가 언제 생성되었는지 보여주지 않습니다.

5. 베어링 하우징을 독립적인 보어가 아닌 기준 구조물로 취급하십시오.

베어링 하우징 견적은 종종 보어 주변 구성 요소에 따라 달라집니다. 부품은 장착 베이스, 하나 이상의 시트, 위치 결정 숄더, 리테이너, 샤프트 축 및 인접한 액추에이터와 연결될 수 있습니다. 기능은 두 개의 보어, 장착 평면에 대한 보어, 파일럿에 대한 보어 또는 접합면에 대한 숄더에 따라 달라질 수 있습니다. 보어 크기 항목은 방향과 위치를 고려하지 않으며, 검사 상태가 없는 기하학적 설명은 여전히 ​​다양한 해석의 여지를 남길 수 있습니다.

베어링 선택은 가공 전 단계에서 이루어져야 합니다.

물리적 상태에 대한 질문도 있습니다. 분할 하우징, 얇은 벽, 큰 포켓, 비대칭 플랜지 및 단절된 보어는 클램핑에 반응할 수 있으므로 자유 상태 측정값과 조립 상태 측정값이 다를 수 있습니다. 어떤 상태가 우선하는지 명시하십시오. 결합되는 반쪽 부품의 경우, 부품의 식별 정보, 함께 가공되었는지 여부, 조립 검사에 사용된 패스너 또는 고정 장치, 그리고 각 반쪽 부품이 독립적으로 교체 가능한지 여부를 기록하십시오. 이러한 정보를 통해 공급업체는 가장 쉬운 정렬 방식을 기본값으로 사용하는 대신 대표적인 방법을 제안할 수 있습니다.

처리 및 재검사를 통해 하우징을 추적하십시오.

제안된 하우징이 입고되는 시점부터 최종 보고서까지 추적하십시오.

6. 액추에이터 및 엔코더 장착 증거를 교정과 분리합니다.

액추에이터 마운트는 액추에이터의 면과 파일럿을 조인트 축 또는 다른 조립 기준점으로 가져옵니다. 엔코더 마운트는 센싱 본체, 회전 기준 또는 리드헤드 형상을 동일한 체인으로 가져옵니다. 때로는 하나의 브래킷이 두 가지 역할을 모두 수행합니다. 증거는 여전히 별도의 레이어로 유지되어야 합니다. 부품 보고서에는 제조 형상이 기록되고, 조립 기록에는 설치가 표시되며, 교정은 오프셋을 설정하고, 시운전은 애플리케이션 동작을 평가합니다. 이러한 기록을 결합하면 나중에 진단이 더 어려워집니다.

모델명과 개정판이 중요합니다. 선택한 액추에이터, 기어박스, 커플링 및 엔코더에 대한 정확한 제조업체 문서를 참조하십시오. 유사하게 생긴 모델에서 복사한 볼트 원이나 파일럿은 제어 입력이 아닙니다.

정렬에 대한 구두 약속이 아닌 인터페이스 도면을 요청하십시오.

입찰자에게 관리된 사본을 제공하고 부품의 제작 과정(제조 기준점, 초기 설정, 중요 이송, 측정 정렬 및 후속 작업 후 검사)을 스케치하도록 요청하십시오. 독자적인 이송 속도, 절삭 속도 및 공구 경로는 요구하지 않습니다.

검사 접근성은 별도의 검토가 필요합니다. 엔코더 파일럿은 절단하기는 쉽지만 인접 부품이 있는 경우 접근하기 어려울 수 있습니다. 깊은 액추에이터 레지스터에는 충분한 측정 범위와 적절한 불확실성이 필요하며, 얇은 암은 구속에 반응할 수 있습니다. 이러한 것들은 특징과 상태에 관한 문제입니다. 측정 장비의 이름만 언급하는 것은 해당 방법, 정렬 및 불확실성이 실제 결정을 뒷받침하는지 여부에 대해 거의 알려주지 않습니다.

7. 엔드 이펙터 플레이트와 위치 지정 인터페이스를 표준 경계 내에 유지합니다.

손목과 공정 접점 사이에는 어댑터 플레이트뿐만 아니라 완전한 기계적 스택이 있습니다. 플레이트는 손목면과 파일럿을 다른 면, 위치 지정 패턴, 클럭킹 기능 및 공구 부착과 연결할 수 있습니다. 도면을 통해 이러한 부품 수준의 관계를 정의하고 검증할 수 있습니다. 그러나 동일한 보고서로는 완성된 시스템의 조립 변환, 강성, 동적 거동, 고정력, 페이로드 적합성 또는 안전 작동을 확인할 수 없습니다.

위치 지정과 체결을 분리하십시오. 면, 파일럿, 핀, 키, 숄더 또는 기타 기능을 통해 위치와 방향을 설정할 수 있으며, 볼트나 나사로 조인트를 고정할 수 있습니다. 이러한 기능과 검사는 명확하게 명시되어야 합니다. 공개된 설계에서 명시하지 않는 한, 클리어런스 홀이 플레이트의 위치를 ​​지정한다고 가정하지 마십시오.적합성 또는 위치 지정 방식은 조립 및 교체에 영향을 미칠 수 있습니다. 담당 설계팀은 접합부를 결정하고, 공급업체는 부품별 제조 및 측정 경로를 확인합니다.

ISO 9409-1 또는 ISO 9409-2가 언급된 경우 정확한 명칭과 버전을 명시한 다음 표준 범위 외의 모든 프로젝트별 요구 사항을 추가하십시오. 두 공식 요약서 모두 인터페이스 치수와 하중 지지 상관 관계를 명시적으로 구분합니다. 따라서 입찰자는 부품이 "ISO 호환"이라는 일반적인 주장이 아니라 플레이트 또는 샤프트 인터페이스에 대한 명확한 해석을 제출해야 합니다. 구매자는 해당 해석을 정확한 로봇 및 툴 문서와 비교하여 검토합니다.

교체 시에는 한 가지 요소가 더 추가됩니다. 바로 식별입니다. 블록 또는 플레이트가 고유한지, 좌/우 방향인지, 짝이 되는지, 완전히 호환되는지, 또는 설치 시 조정 가능한지 여부입니다. 생산 전에 이를 결정한 다음, 서비스 예비 부품을 허용하는 기준을 정의하십시오. 부품 보고서, 기능 게이지, 결합 구성 요소 검사, 조립 기록, 재교정 또는 프로젝트 승인 조합 등이 이에 해당합니다. 그렇지 않으면 개별적으로 적합한 부품들이 혼합될 의도가 있었는지에 대한 증거 없이 도착할 수 있습니다.

8.부품 적합성과 로봇 성능 및 셀 안전을 분리하십시오.

플레이트가 모든 치수 검사를 통과하더라도 로봇 애플리케이션이 성능 목표를 달성하지 못할 수 있습니다. 자세 정확도, 경로 정확도, 반복성, 사이클 시간, 진동, 그립 신뢰성 및 안전 작동은 시스템 차원의 문제입니다. 현재 발행된 ISO 9283:1998은 산업용 로봇 성능 기준 및 관련 테스트 방법을 다루고 있으며, ISO는 2021년에 이를 승인했고 현재 검토 중입니다. 공급업체의 부품 보고서는 부품 관련 증거로 간주해야 하며, 로봇 및 애플리케이션 수준의 테스트를 대체하는 것으로 간주해서는 안 됩니다.

2025년판 ISO 10218-1 및 ISO 10218-2는 책임 범위를 명확히 하는 데 도움이 됩니다. 파트 1은 부분적으로 완성된 기계로서의 산업용 로봇을 다루고, 파트 2는 통합 및 수명 주기 활동을 포함한 산업용 로봇 응용 분야 및 셀을 다룹니다. 부품 구매자에게 실질적인 결과는 간단합니다. 안전 관련 질문은 프로젝트에서 지정한 로봇 제조업체, 통합업체, 사용자 및 자격을 갖춘 안전 전문가에게 문의해야 합니다.

미국 프로젝트의 경우 공식 A3 제품 페이지는 ANSI/A3 R15.06-2025의 세 부분 모두가 2025년 10월 29일에 발행되었음을 기록하고 있습니다. 1부와 2부는 ISO 10218-1:2025 및 ISO 10218-2:2025의 미국 국가 채택이며, 3부는 산업용 로봇 셀 사용자를 위한 미국 개발 지침입니다. 프로젝트 팀은 어떤 표준 및 규정이 적용될지 여전히 결정 중입니다. 부품 공급업체는 제조한 부품에 대해 설명할 수 있지만, 해당 보고서가 위험 감소 전략을 승인하거나 로봇 애플리케이션을 인증할 수는 없습니다.

NISTIR 8090은 제조 조립 로봇의 성능을 작업 및 응용 분야 맥락에서 접근합니다. 이는 유용한 구매 참고 사항입니다. 샤프트, 하우징 또는 장착 플레이트의 치수는 해당 부품의 승인을 뒷받침할 수 있지만, 로봇 성능은 시스템 수준의 방법과 명시된 조건을 필요로 합니다. 시뮬레이션과 부품 보고서는 모두 유용한 기록이지만, 조립된 시스템이 공정 목표를 충족할 것이라는 것을 증명하지는 못합니다.

9. 기준 체인을 통한 가공 및 고정 경로 검토

어셈블리 모델은 완성된 형상을 보여주며, 이를 생성하는 데 사용된 여정은 보여주지 않습니다. 조인트 샤프트는 저널, 숄더, 끝단 형상 및 하나의 각도 기준을 결합할 수 있습니다. 허브는 보어를 면 및 토크 전달 형상과 연결합니다. 깊은 베어링 하우징은 관련 보어를 반대쪽에 배치할 수 있으며, 얇은 액추에이터 또는 엔코더 마운트는 구속에 반응할 수 있습니다. 부품이 다른 설정으로 이동할 때마다 정렬, 교정 또는 조립에 중요한 관계도 함께 이동해야 합니다.

일반적으로 견적에는 한 페이지 분량의 경로 설명으로 충분합니다. 여기에는 입고 재료, 첫 번째 기준점을 생성하는 작업, 황삭 및 정삭 단계, 공작물 고정 상태, 관련 정삭, 지정된 열처리, 인서트 설치, 마킹, 최종 검사 및 포장을 명시할 수 있습니다. 공급업체는 자체적인 이송 속도, 절삭 속도 또는 공구 경로를 공개할 필요가 없습니다. 구매자는 제품 정의가 공정 경계를 넘는 지점과 중요한 기준점이 한 설정에서 다른 설정으로 전달되는 지점을 확인해야 합니다. 다음.

픽스처는 실제 위치 결정 특징을 선택하고, 부품을 고정하고, 클램핑력을 가하고, 접근을 확보합니다. 초기 작업 후에야 명목 기준점을 사용할 수 있을 수 있습니다. 얇은 마운트는 해제 시 움직일 수 있습니다. 긴 샤프트는 황삭과 정삭 가공 사이에 변경되는 지지대가 필요할 수 있습니다. 하우징은 분리된 보어를 연결하기 위한 공통 참조가 필요할 수 있습니다. 견적서에 시제품 전용 작업 고정 장치, 양산용 픽스처, 픽스처 소유권, 검증, 유지 보수, 교체 및 변경 통지에 대한 내용을 명시하도록 요구하십시오.

장비 목록만으로 공급업체를 평가하지 마십시오.

장비 유형, 축 구성, 프로빙, ​​소프트웨어 및 검사 장비는 공정을 지원할 수 있지만 부품 적합성을 입증하지는 않습니다. 구매자는 재료, 형상, 특징 관계, 픽스처, 프로그램 개정, 정삭 가공 경로 및 검사 방법과 관련된 증거를 필요로 합니다.

10. 조립된 인터페이스를 따라 공차 누적을 적용하십시오.

액추에이터에서 툴까지의 동작 체인을 상상해 보십시오. 마운트, 샤프트, 허브, 베어링, 하우징, 엔코더 기준, 손목 인터페이스, 엔드 이펙터 플레이트 등이 있습니다. 이 체인을 따라 크기, 형상, 방향, 위치, 런아웃, 표면 상태, 조립 등이 모두 영향을 미칩니다. 공차 누적은 모든 구성 요소를 동일하게 정밀하게 만드는 작업이 아닙니다.허용된 시스템 동작을 실제로 제어하는 ​​몇 가지 구성 요소 특성과 연결해야 합니다.

프로젝트에서 중요하게 생각하는 출력(예: 조인트-축 위치, 베어링 정렬, 액추에이터-축 관계, 엔코더 기준, 공구 방향 또는 반복 조립 위치)에서 역으로 접근합니다. 각 물리적 인터페이스에서 시스템 분석에서 변동이 기계적으로 제한되는지, 조정되는지, 보정되는지, 또는 허용되는지 결정합니다. 보정은 정의된 역할을 수행하며, 불안정한 조인트, 제어되지 않는 반전, 일관성 없는 유지 또는 제조와 조립 사이에 변경되는 기준 시스템을 해결할 수는 없습니다.

측정 상태를 정의합니다. 부품이 자유로운지, 고정되어 있는지, 조립되었는지, 명시된 기준 상태에 있는지, 처리 후인지, 또는 인서트 설치 후인지 확인합니다. 분할 하우징과 캡을 개별적으로, 함께, 또는 둘 다 검사하는지 확인합니다. 엔코더 마운트는 보정 전에 기능 게이지가 필요한지 확인합니다. 조립 검사 중에 어떤 결합 구성 요소와 패스너가 사용되는지 확인합니다.

표면 질감은 기능에 필요한 곳에 적용해야 합니다. 게시된 ISO 21920-1:2021 및 ISO 21920-2:2021 페이지에서는 프로파일 표면 질감 표시, 용어 및 범위 내 매개변수를 다루고 있으며, ISO는 두 버전 모두 개정 중임을 보여줍니다.일반적인 "매끄러운 마감"이라는 메모 대신 계약 버전과 측정 기준을 명시하십시오.

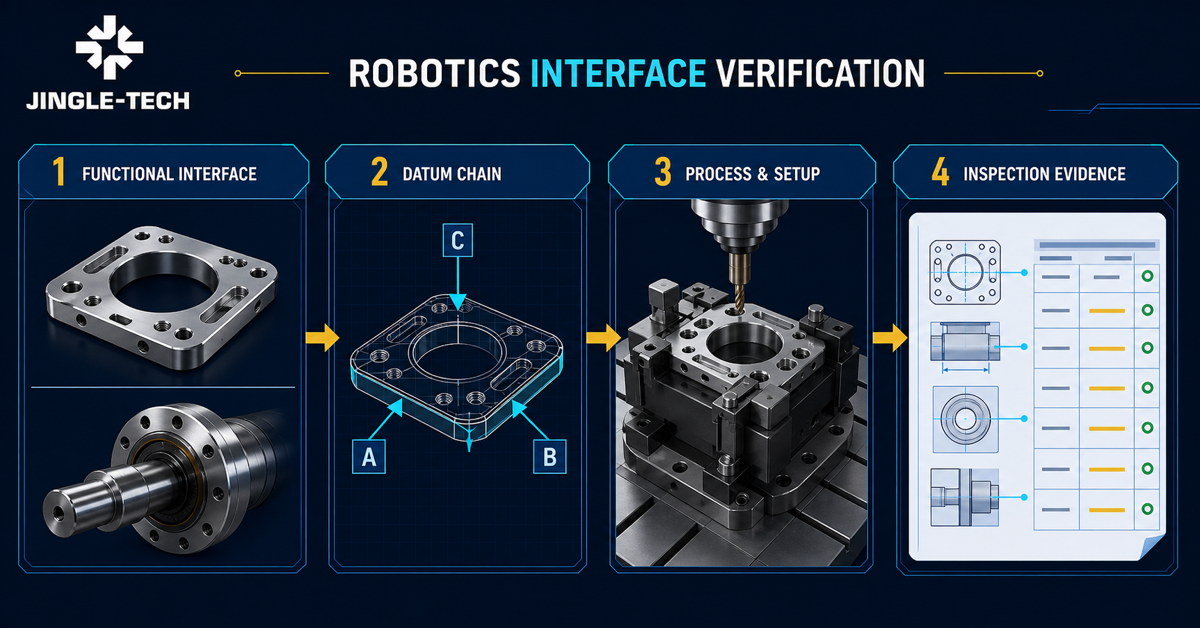

11. 출하된 부품을 증거까지 추적할 수 있는 검사 계획을 수립하십시오.

검사 계획은 장비 이름이 아닌 결정 사항을 중심으로 수립하십시오. 입고 시에는 재고 식별 및 적합성에 대한 결정이 내려집니다. 최초 검사 결과는 설정을 승인하고, 중간 검사 결과는 이송을 보호하거나 돌이킬 수 없는 단계 전에 편차를 감지합니다. 처리, 삽입물 또는 취급의 영향을 받는 특징은 나중에 다시 검사해야 할 수 있습니다. 최종 검사는 부품 또는 로트와 관련 문서를 승인합니다. 기록에 각 결과가 어떤 결정을 뒷받침했는지 명시되어 있다면 하나의 장비로 이러한 여러 단계를 수행할 수 있습니다.

측정 추적성 지침은 추적성을 불확실성이 포함된 문서화되고 끊어지지 않은 교정 체인에 의해 뒷받침되는 측정 결과의 속성으로 간주합니다.공급업체 심사에서 그 표현 방식은 중요합니다. 교정된 기기가 있다고 해서 보고된 모든 결과가 자동으로 추적 가능하거나 목적에 적합한 것은 아닙니다. 하나의 특성을 방법, 환경, 고정 장치, 소프트웨어, 작업자, 그리고 승인 결정에 이르기까지 추적해야 합니다.

NIST의 불확실성과 치수 교정에 대한 간행물은 실질적인 사항을 상기시켜 줍니다. 결과는 추정치이며, 불확실성은 그 주변의 합리적인 범위를 나타냅니다. 이는 심사 질문을 바꿉니다. "좌표 측정기(CMM)가 있습니까?"에서 멈추지 말고, 제안된 방법, 실현 기준계, 그리고 불확실성이 이 특정 적합성 결정을 뒷받침할 수 있는지 질문해야 합니다. 신뢰할 수 있는 공급업체는 가격을 제시하기 전에 정확한 특성과 방법을 검토해야 할 수 있습니다.

속성 샘플링이 적절한 경우, 현행 ISO 2859-1:2026은 범위 내에서 AQL 색인화된 로트별 방식을 제공합니다. 이 표준은 로봇 애플리케이션에 대한 중요 특성, 결함 등급, AQL, 검사 수준 또는 전환 규칙을 선택하지 않습니다. 이러한 결정은 구매자의 승인된 품질 팀과 계약에 속합니다.

12. 통제된 기준선을 통해 프로토타입에서 생산으로 전환

프로토타입 승인은 스냅샷일 뿐, 아직 생산 기준선이 아닙니다.

알림 또는 승인이 필요한 변경 사항을 정의하십시오. 도면/모델/사양 개정, 재료 출처 또는 상태, 재고 형태, 제조 현장, 계약상 통제되는 기계 제품군, 고정 장치 개념, 중요 기능에 영향을 미치는 프로그램 로직, 특수 공정 또는 하위 공급업체, 검사 방법, 측정 도구, 세척, 표시, 포장 또는 수리. 변경 사항은 제품을 개선할 수 있지만, 합의된 검토 및 재검증 절차를 거쳐야 합니다.

13.공급업체에게 인터페이스 위험을 조기에 파악할 수 있는 질문을 하십시오.

1. 기능적 관절 축을 설정하는 특징은 무엇입니까? 입찰자에게 해당 특징이 언제 생성되고, 어떻게 유지 및 보호되며, 어떤 측정으로 루프가 완료되는지 설명하도록 요청하십시오.
2. 동일한 설정에서 어떤 샤프트, 허브, 하우징 또는 마운트 특징이 완성됩니까? 답변에는 기준점 전송을 가로지르는 모든 중요한 관계도 명시해야 합니다.
3. 어떤 제품 데이터가 아직 누락되었습니까? 책임감 있는 입찰자는 확정 견적을 방해하는 베어링, 액추에이터, 엔코더, 로봇/툴 인터페이스, 조립 상태, 재료 또는 검사 입력 정보를 표시해야 합니다.
4. 어떤 재고 형태 및 재료 상태가 가격에 반영됩니까? 모든 대체품 또는 후속 생산 변경 사항은 명확한 편차로 표시해야 합니다.
5. 어떤 특징이 변형, 공구 접근성, 버, 청결도 또는 측정 위험을 유발합니까? DFM 관련 의견에 번호를 매겨 쉽게 확인할 수 있도록 하십시오. 하나씩 해결해야 하며, 도면을 조용히 변경해서는 안 됩니다.
6. 계획된 작업 고정 상태 및 외부 작업은 몇 개입니까? 간략한 작업 요약에서 이러한 단계를 기준점 및 검사 체크포인트와 연결해야 합니다.
7. 샤프트, 허브, 하우징 하프 또는 위치 결정 요소는 독립적인지, 좌우가 구분되어 있는지, 쌍을 이루는지, 일치하는지 또는 조립되어 있는지 확인해야 합니다. 표시 및 포장 방법을 결정하기 전에 식별 정보와 교체 방법을 명확히 해야 합니다.
8. 깊은 구멍, 분리된 축, 스플라인, 키홈, 숄더 및 양면 플레이트 인터페이스는 어떻게 검증합니까? 일반적인 장비 목록이 아닌 실제 기준 시스템에 맞는 방법을 찾아야 합니다.
9. 코팅, 열처리, 인서트 설치 또는 세척 후에는 어떤 일이 발생합니까? 답변에는 재확인된 특성을 명시하고, 로트 링크가 인수인계 후에도 유지되는 방식을 보여주어야 합니다.
10. 어떤 보고서가 부품 승인 보고서이고 어떤 결과가 셀 교정 결과입니까? 치수 기록이 로봇 성능 증명으로 오인되지 않도록 하십시오.
11. 시제품과 생산품은 동일한 경로를 사용합니까? 답변이 '아니오'인 경우, 브리지 계획, 새로운 증거, 가격 효과 및 승인 단계를 비교하십시오.
12. 어떤 변경 사항이 구매자에게 통지를 유발합니까? 합의된 목록을 견적 승인서와 구매 주문서 모두에 포함하십시오.

가장 강력한 답변에는 유보적인 내용이 포함될 수 있습니다. "로봇 부품 가공이 가능합니다."라는 말은 안심을 주지만, 이번 수정, 인터페이스, 기준점, 누락된 입력, 경로, 검증 또는 상업적 가정에 대해서는 아무것도 언급하지 않습니다. 구체적인 질문을 통해 입찰자가 실제 인수인계 지점을 파악했음을 보여줄 수 있습니다. 이는 견적 단계에서 쉽게 얻는 자신감보다 훨씬 더 가치 있는 경우가 많습니다.

14. 모든 입찰자가 동일한 방식으로 답변할 수 있는 로봇 CNC RFQ를 작성하십시오.

RFQ를 길게 작성하기 전에 답변하기 쉽게 만드십시오. 표지에는 관리되는 파일 색인과 2D 도면과 3D 모델 간의 충돌을 해결하는 규칙이 포함되어야 합니다. 단위, 표준 버전, 기밀 유지, 마감일, 목적지, 납품 조건 및 통화를 눈에 잘 띄는 곳에 기재하십시오.

✉도면 및 로봇 RFQ 체크리스트를 공유하세요

15. 인터페이스 증거 및 총 평가 비용을 기준으로 견적을 정규화합니다.

견적 정규화는 단가가 아닌 인터페이스 해석부터 시작하십시오. 모든 고정 요구 사항, 공급업체 제안, 편차 및 미해결 질문에 대해 별도의 행을 부여하십시오. 그런 다음 자재 및 재고, 공정 경로, 작업 고정 및 이송, 특수 툴링, 외부 작업, 검사 ​​및 보고서, 페어링 또는 일련 번호 부여, 포장, 볼륨 분할, 일정 게이트, 운송 및 제외 사항을 정렬하십시오. 다른 결합 인터페이스를 기반으로 구축된 더 저렴한 제안은 엔지니어링 부서에서 변경 사항을 승인할 때까지 단순히 다른 제안으로 간주됩니다.

일회성 엔지니어링, 프로그래밍, 지그, 게이지, 샘플 및 검증은 반복되는 단가와 분리하십시오. 툴링에도 수명 주기(소유자, 보관 위치, 유지 관리 책임 및 이송 또는 프로그램 종료 시 처리)가 필요합니다. 두 제안이 서로 다른 위험을 수반하는 경우 예상되는 내부 작업(기술 질문, 엔지니어링 검토, 재검증, 입고 검사, 라인 중단 또는 예비 부품 불일치)을 포함하십시오. 해결되지 않은 상황과 그 소유자에 대한 명확한 설명이 조작된 백분율 점수보다 더 설득력이 있습니다.

16.세 가지 가상 소싱 사례

다음 시나리오는 가상 시나리오입니다. 이는 구매자의 의사 결정을 설명하기 위한 예시일 뿐이며, JINGLE 프로젝트, 고객 사례, 장비 클레임, 검증된 프로세스 또는 애플리케이션 승인이 아닙니다.

가상 시나리오 A: 엔코더 참조가 있는 조인트 샤프트 및 허브

구매자가 정확한 베어링 및 엔코더 참조, 재질, 결합 특징, 축 및 클럭킹 기준점, 조립 조건, 수량 단계 및 승인 특성을 포함하는 샤프트 및 허브 개념을 제시했다고 가정해 보겠습니다. 입찰자 A는 하나의 위치 지정 전략을 사용하여 회전 및 각도 참조를 유지할 계획입니다. 입찰자 B는 설정 전송 후 별도의 검사를 진행할 계획입니다. 어떤 방법이 "더 나은지" 추측하는 대신, 조달 부서는 두 입찰자 모두에게 전환 사항을 표시하고, 보고된 결과를 명시하고, 결정 규칙 가정을 공개하도록 요청합니다. 용량, 유지, 피로, 베어링 배열 및 엔코더 교정은 아직 프로젝트 엔지니어의 승인을 기다리고 있습니다. 이는 가상 비교이며, JINGLE의 기능이나 프로젝트 주장이 아닙니다.

가상 시나리오 B: 로봇 관절용 2구 베어링 하우징

두 번째 가상 RFQ에서는 두 개의 베어링 시트가 장착 베이스가 있는 하우징의 반대쪽에 있습니다. 프로젝트는 이미 베어링, 배열, 기준 시스템, 재료 상태, 검사 상태, 최종 상태 요구 사항 및 서비스 교체 규칙을 확정했습니다. 한 입찰자는 보어가 작업 고정 상태를 가로지른다는 것을 발견하고 이송 시 점검 후 최종 관련 축 측정을 제안합니다.품질 관리팀은 이제 도면 결정에 대한 정렬, 구속 및 불확실성을 검토할 수 있습니다. 치수 보고서가 만족스럽더라도 베어링 수명, 예압, 강성 또는 시스템 동작은 승인되지 않습니다.

가상 시나리오 C: 액추에이터 및 엔코더 장착 프레임

세 번째 사고 실험으로, RFQ에는 액추에이터, 기어박스, 커플링 및 엔코더 문서뿐만 아니라 조인트 축 기준점, 장착 및 클럭킹 기능, 허용 조정, 제어 패스너, 부품 상태 및 교정 담당자가 명시되어 있습니다. 이러한 맥락을 통해 입찰자는 얇은 부분, 접근 제한 및 기준점 전송 위험을 표시하고 특성-방법 매트릭스를 제안할 수 있습니다. 부품 검사는 지정된 기계적 관계만 확인합니다. 설치, 오프셋, 로봇 성능 평가 및 안전 검증은 승인된 시스템 팀에서 담당합니다.

17. 혼합 로봇 하드웨어에 적합한 소싱 경로 선택

모든 로봇 부품을 통째로 가공할 필요는 없습니다. 성형 또는 단조 체결 부품은 맞춤형 체결 부품 제조업체에 속할 수 있는 반면, 드라이브 전용, 셀프 태핑 또는 도면 기반 나사산 부품은 맞춤형 체결 부품 제조업체에서 요구하는 애플리케이션 검토가 필요할 수 있습니다. href="../blog/self-tapping-screw-manufacturer-what-buyers-should-check-before-ordering">맞춤형 나사 제조업체.셀 베이스 또는 지지 연결에 구조용 볼트가 사용되는 경우, 소형 가공 부품에서 근거를 가져오는 대신 자격을 갖춘 구조용 볼트 제조업체를 통해 해당 요구 사항을 처리하십시오.

바닥, 벽 또는 콘크리트에 설치된 자동화 장치는 콘크리트 앵커 제조업체 및 프로젝트 구조 설계와 관련된 앵커리지를 필요로 할 수 있습니다. 결합 나사 인터페이스, 특수 베어링 면 또는 잠금 개념에는 맞춤형 너트 제조업체가 필요할 수 있습니다. 관리 대상 BOM에 밴드 및 하우징 클램프 제품이 포함된 경우, 호스 클램프 제조업체에 대한 제품별 선택 질문을 사용하십시오. 해당 별도 품목에 대한 증거는 로봇 조인트의 적합성을 입증하지 못합니다.

프리캐스트 환경에서의 로봇 자동화는 핸들링 또는 매립형 액세서리에 대한 제품별 승인 경로를 변경하지 않습니다. 리프팅 앵커 제조업체 및 프리캐스트 콘크리트 액세서리 제조업체는 여전히 의도된 시스템 및 프로젝트 증거에 따라 평가되어야 합니다. 로봇 공구로는 그러한 품목들을 일반적인 가공 하드웨어로 만들 수 없습니다.

도면 기반 인터페이스 플레이트, 그리퍼 부품, 마운트 및 매니폴드의 경우, 정밀 CNC 가공 부품 제조업체를 인증하는 데 사용되는 증거 프레임워크를 적용하십시오. 가공된 인터페이스를 볼트, 나사, 너트, 핀 및 관련 하드웨어와 결합하는 프로그램은 OEM 패스너 및 가공 부품 공급업체 가이드의 조정 질문을 사용할 수도 있습니다. 하나의 관리되는 BOM으로 어셈블리를 관리하는 동안 모든 제품군을 자체 사양에 연결하십시오.

18. 자주 묻는 질문

1. 로봇 모션 인터페이스 부품 중 CNC 가공이 일반적으로 사용되는 부품은 무엇입니까?

조인트 샤프트, 허브, 베어링 하우징, 액추에이터 및 엔코더 마운트, 로케이팅 블록, 손목 어댑터, 엔드 이펙터 플레이트, 스페이서 및 서비스 지그 등이 자주 사용되는 부품입니다. 하지만 솔리드 가공이 항상 최선의 방법은 아닙니다. 재질, 초기 형상, 기하학적 구조, 부피, 기능적 관계 및 생산 경제성을 고려하여 표준 부품, 단조, 주조, 성형, 제작 또는 기타 승인된 공정을 사용하는 것이 더 적합할 수 있습니다.

2. ISO 9409 인터페이스 명칭이 어댑터의 부하 용량을 증명하는 것입니까?

아니요. ISO 9409-1 및 ISO 9409-2의 공식 요약문에는 인터페이스 크기가 부하 용량 범위와 상관관계가 없다고 명시적으로 나와 있습니다.

3. 가공 정확도가 로봇 공구 중심점 또는 관절 축을 보장할 수 있습니까?

가공 정확도는 결과에 영향을 미치지만, 보장할 수는 없습니다. 결합 부품, 베어링, 체결 부품, 고정 장치, 조립 상태, 로봇 동작, 마모 및 교정은 모두 결과에 영향을 미칩니다. 물리적 기준점 관계를 사용하여 구성 요소를 승인한 다음, 권한 있는 시스템 팀이 조립된 프레임, 관절 및 로봇 성능 검증에 대한 기록을 별도로 유지하도록 합니다.

4. 로봇 동작 인터페이스 도면에는 무엇이 포함되어야 할까요?

먼저 정확한 결합 부품 참조와 도면/모델 충돌 해결 규칙을 명시하십시오. 그런 다음 장착, 중심, 회전, 고정, 서비스 접근성, 기능 기준점 및 공차, 재료 상태, 요구되는 최종 상태, 마킹, 검사, 추적성 및 교체 식별 정보를 표시하십시오. 하중, 부품 선택 및 안전 관련 결정은 부품 도면에 암시적으로 포함되는 대신 제어 시스템 문서에 유지되어야 합니다.

5. 샤프트, 허브 또는 하우징은 개별적으로 주문해야 할까요, 아니면 세트로 주문해야 할까요?

두 가지 접근 방식 모두 유효할 수 있습니다. 결정적인 입력값은 승인된 인터페이스, 공정 경로, 조립 전략, 교체 개념 및 기능 검증입니다.

6. 로봇 관절의 베어링 적합도와 예압은 누가 선택합니까?

담당 프로젝트 엔지니어가 선정된 베어링 제조업체의 최신 정보를 사용하여 결정합니다. 이 결정에는 배열, 적합도, 내부 간극 또는 예압, 수명 기준 및 조립 방법이 포함됩니다. 그런 다음 부품 도면은 결과적인 샤프트 및 하우징 요구 사항을 전달합니다.

7. 로봇 동작 부품에 항상 최적의 재료는 하나뿐인가요?

보편적인 "로봇 재료"는 없습니다. 질량, 강성, 강도, 피로, 마모, 부식, 자기적 제약, 접촉면, 처리 경로 및 수명 주기 요구 사항 모두 재료 선택에 영향을 미치며, 동일한 합금 계열 내에서도 조건에 따라 다르게 작용할 수 있습니다. 엔지니어링 부서는 재료 또는 승인된 성능 기준을 제시해야 합니다. 공급업체의 대안은 관리된 편차에 속해야 하며, 절대 은밀한 상업적 대체품으로 사용되어서는 안 됩니다.

8.CMM 보고서가 로봇 모션 부품의 작동을 증명하나요?

CMM 보고서는 지정된 특성, 기준선 정렬, 측정 방법, 측정 상태 및 부품 식별과 같은 보고서의 목적에 부합하는 질문에만 답변합니다. 베어링 동작, 유지력, 교정, 충돌 적합성, 로봇 성능 및 응용 분야 안전성은 보고서 범위에 포함되지 않습니다. 프로젝트에는 부품 승인 외에도 적절한 조립, 통합, 교정 및 성능 관련 증거가 필요합니다.

9. 겉보기에 유사한 로봇 부품인데 견적이 다른 이유는 무엇인가요?

도면은 동일해 보일 수 있지만 가격 기준선은 다를 수 있습니다. 입찰자마다 재고, 인증, 설정 횟수, 이송, 고정 장치, 특수 공구, 후속 작업, 재검사, 보고서 범위, 포장, 물량, 일정 또는 제외 사항을 다르게 가정할 수 있습니다. 먼저 이러한 가정을 표준화하십시오. 결합 인터페이스, 부품 상태 또는 검사 패키지가 다른 경우, 단가는 아직 비교할 수 없습니다.

10. 프로토타입 승인을 반복 생산에 적용할 수 있습니까?

자동으로 적용할 수 없습니다. 프로토타입은 선택된 재고, 임시 고정 장치, 추가 설정, 다른 도구, 확장된 검사 또는 수작업을 사용했을 수 있습니다. 증거와 변경 프로세스가 의도된 생산 기준선을 뒷받침하는 경우에만 승인을 진행하십시오. 해당 경로의 파일럿, 해결된 편차, 승인된 관리 및 검사 계획, 명확한 알림 또는 재검증 트리거를 통해 전환이 가시화됩니다.

11.로봇 동작 인터페이스 안전 승인은 누가 하나요?

답은 계약, 관할권 및 적용 분야에 따라 다릅니다. 일반적으로 로봇 제조업체, 통합업체, 사용자 및 자격을 갖춘 안전 전문가가 참여하며, 부품 공급업체는 계약된 제조 범위에 대한 증거만 제공합니다. ISO 10218-2:2025는 산업용 로봇 애플리케이션 및 셀의 통합을 다루고 있으며, 프로젝트는 채택된 모든 요구 사항과 위험 감소 프로세스를 적용해야 합니다.

12. 로봇 부품 RFQ가 확정 견적을 받을 준비가 되려면 무엇이 필요합니까?

확정 견적 패키지를 통해 입찰자는 가격이 책정되는 항목을 정확하게 확인할 수 있습니다. 이 패키지는 하나의 제어된 제품 정의를 선택된 베어링, 액추에이터, 엔코더, 로봇 및 툴 참조에 연결하고, 프레임을 물리적 기준점에 매핑하며, 재료, 최종 상태 및 단계별 수량을 명시합니다.

19. 공식 출처 및 버전 관리 참고 사항

출처 상태는 2026년 8월 26일에 확인되었습니다. 아래 참조 자료는 인터페이스, 좌표, 제품 정의, 로봇 안전 및 성능, 검사, 추적성 및 불확실성에 대한 어휘와 범위를 정의하는 데 도움이 됩니다. 이러한 자료 중 어느 것도 특정 구성 요소, 공급업체, 로봇 응용 프로그램, 하중, 허용 오차, 측정 방법 또는 안전 기능을 승인하지 않습니다.

• ISO 9787:2013 - 해당 범위 내에서 현재 확정된 로봇 좌표계 및 동작 명명법 표준입니다.
• ISO 9409-1:2004 - 현재 확정된 원형 플레이트 기계적 인터페이스 치수/명칭/표시 표준입니다. 명시적으로 하중 범위 상관관계 또는 완전한 커플링 사양이 아닙니다.
• ISO 9409-2:2002 - 현재 확인된 샤프트 인터페이스 문서; 명시적으로 하중 범위 상관관계가 아닙니다.
• ISO 10218-1:2025 - 명시된 범위 내의 산업용 로봇 안전 요구 사항.
• ISO 10218-2:2025 - 산업용 로봇 애플리케이션 및 셀에 대한 안전 요구사항(통합 및 수명주기 활동 포함).
• ISO 9283:1998 — 현재 발행됨 산업용 로봇 성능 기준 및 관련 시험 방법 문서; ISO는 현재 검토 중입니다.
• NISTIR 8090 - 작업 및 응용 분야에서 제조 조립 로봇의 성능을 측정하고 표현하는 것에 대한 NIST의 공식 논의입니다.
• ISO 12100:2010 - 현재 확정된 기계 위험 평가 및 위험 감소 원칙; 대체 프로젝트가 개발 중입니다.
• ASME Y14.5-2018 (R2024) - 공식 ASME GD&T 사양 언어 참조.
ISO 1101:2017 및 ISO 5459:2024 - ISO 기하 공차 및 기준계 컨텍스트.
• ISO 21920-1:2021 및 ISO 21920-2:2021 - 게시된 프로파일 표면 질감 표시 및 매개변수 컨텍스트; 개정 작업이 진행 중입니다.
• ISO 14253-1:2017 — 현재 확인된, 측정 적합성 결정 규칙 컨텍스트.
• ISO 2859-1:2026 — 현재 속성 샘플링 체계 프로젝트별 AQL 또는 결함 클래스 없이 범위 내에서 적용됩니다.
• NIST 계측 추적성 FAQ 및 정책 - 문서화된 교정 체인을 통한 결과 수준 추적성에 대한 공식 설명입니다.
• NIST 불확실성 및 치수 교정 - 치수 결과에 대한 공식 측정 추정치 및 불확실성 컨텍스트.

구매 주문이 발행될 때 문서 기준선을 확정하십시오. 정확한 표준 버전, OEM 문서, 도면, 모델 및 사양 개정판을 사용해야 합니다. "최신 개정판"이라는 문구는 계약서에 검토자, 새 버전의 효력 발생일, 필요한 재검증 날짜가 명시되지 않는 한 불필요한 공백을 남깁니다. 공식 페이지에는 문서가 검토 중이거나 대체 문서가 개발 중임을 표시할 수 있습니다. 승인된 프로젝트 버전은 권한 있는 팀에서 변경할 때까지 계속해서 적용됩니다.
